Сборка КВ усилителя мощности - Часть 1
Я решил попробовать собрать КВ усилитель мощности самостоятельно. Это кажется интересным проектом, в котором мне придётся изучить много нового. Также похоже, что потратив около $1000, я получу LDMOS усилитель мощностью 1000 ватт. Это дешевле, чем покупка подержанного, который стоит $2000+. Я даже не рассматриваю покупку нового, потому что они слишком дорогие.
Плата усилителя мощности
Поскольку я не инженер-электронщик, я решил не собирать плату усилителя с нуля, а купить уже собранную. Есть различные варианты.
- Китайские платы с eBay. Я много читал о них и смотрел видео на YouTube. Сложно сделать вывод. Некоторые говорят, что качество нормальное, некоторые говорят, что ферриты перегреваются и есть различные проблемы с качеством. Я не настолько продвинут, чтобы принять решение по этому поводу.
- vk-amps.com - хороший вариант, но дороговат.
- w6pql.com - хорошо известный ресурс, но тоже дорогой.
- dxworld-e.com - находится в Греции и хорошо известен. Я видел, как многие люди используют их платы.
В какой-то момент во время моего исследования я узнал, что AK6AB собрал усилитель. Он любезно поделился своим PDF с большим количеством хорошо организованной информации. Он тестировал китайскую плату и в итоге избавился от неё и купил плату от DXWorld-e.
DXWorld-e кажется хорошим вариантом, потому что у них можно купить всё - плату усилителя, плату задержки, плату ФНЧ, плату защиты и т.д. После некоторого чтения и исследования я решил остановиться на DXWorld-e. Я сделал заказ.

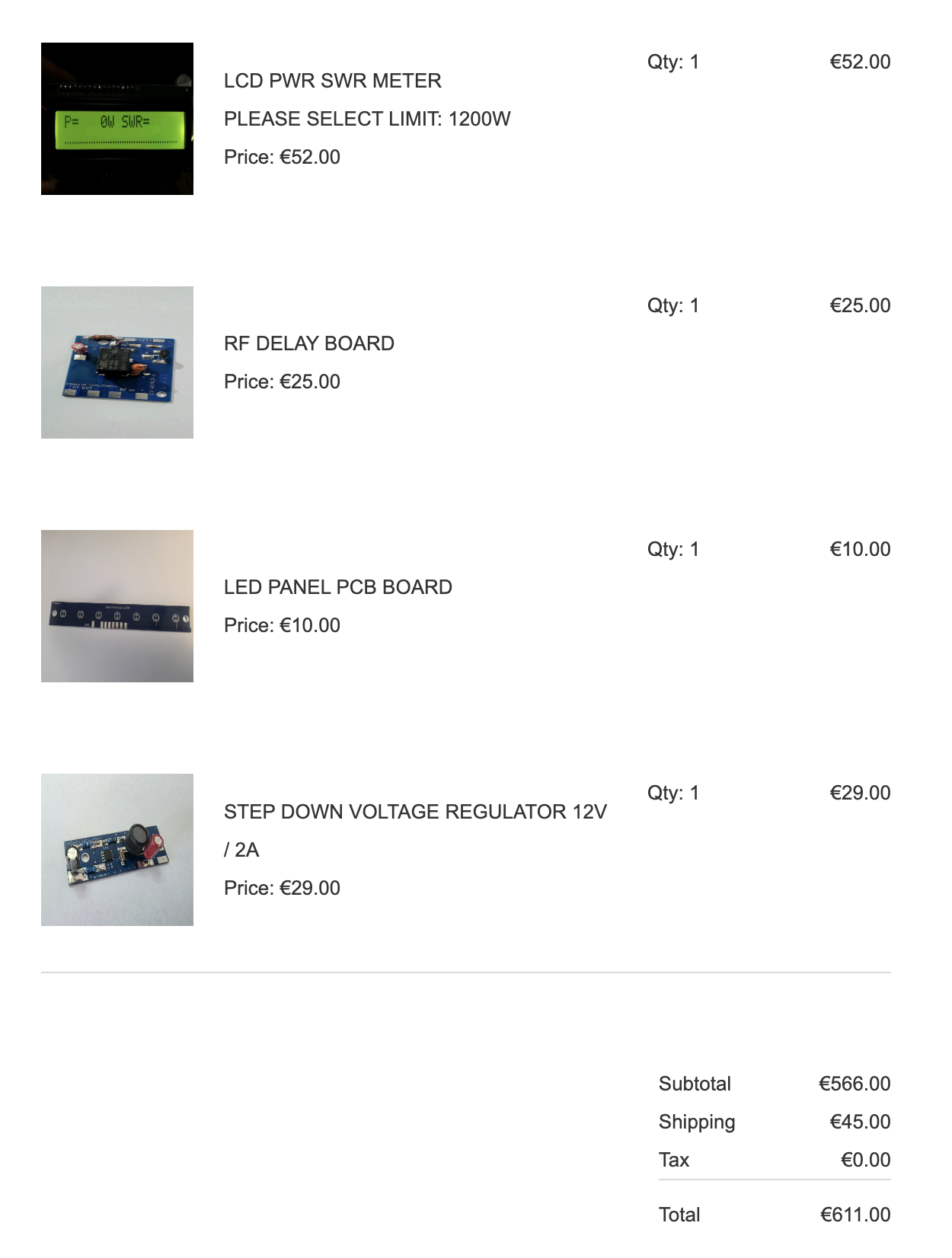

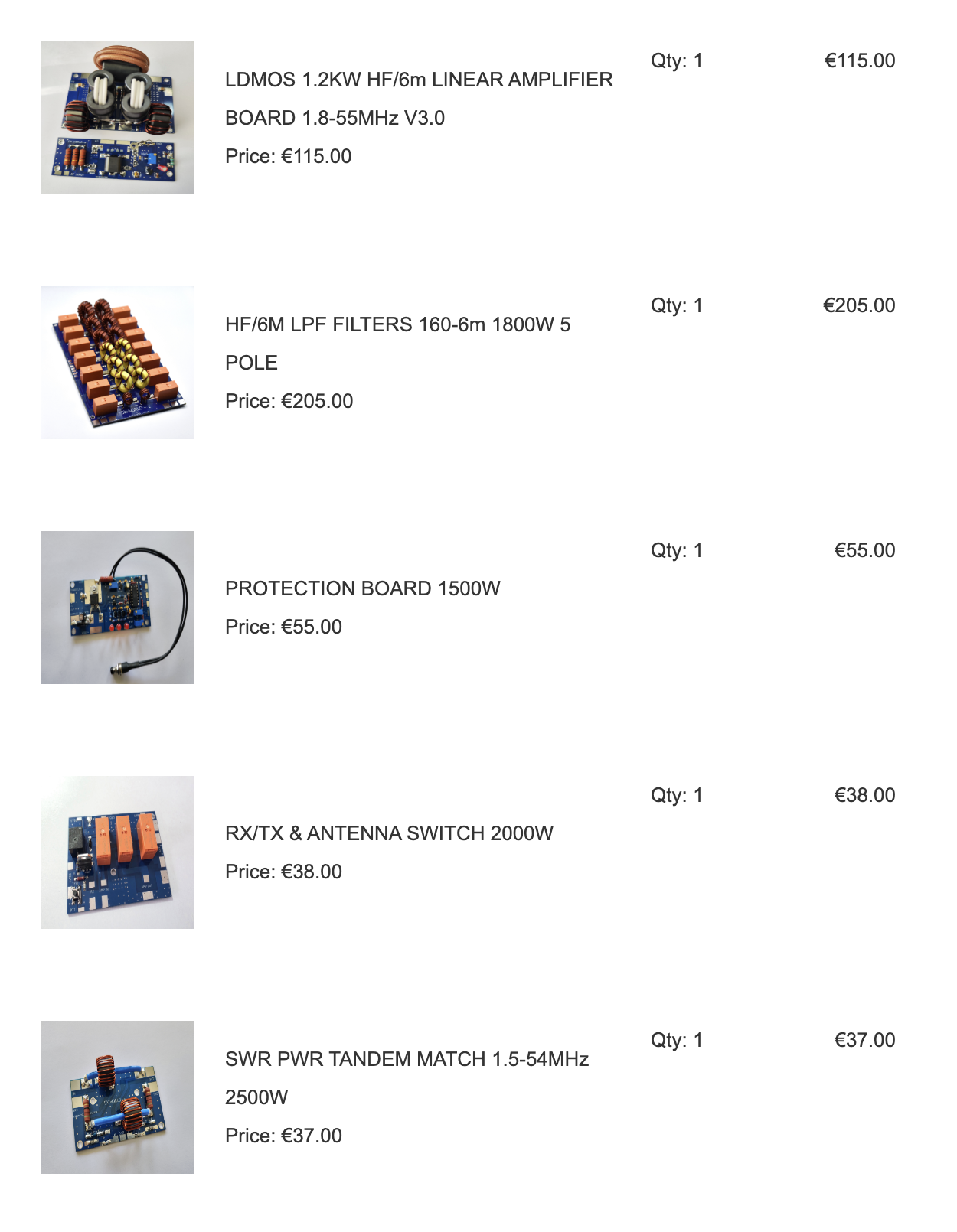

Как видите, я заказал девять плат от DXWorld-e:
- LDMOS 1.2KW HF/6m LINEAR AMPLIFIER BOARD 1.8-55MHz V3.0
- HF/6M LPF FILTERS 160-6m 1800W 5 POLE
- PROTECTION BOARD 1500W
- RX/TX & ANTENNA SWITCH 2000W
- SWR PWR TANDEM MATCH 1.5-54MHz 2500W
- LCD PWR SWR METER 1200W
- RF DELAY BOARD
- LED PANEL PCB BOARD
- STEP DOWN VOLTAGE REGULATOR 12V / 2A
Это стоило $712!
Транзистор

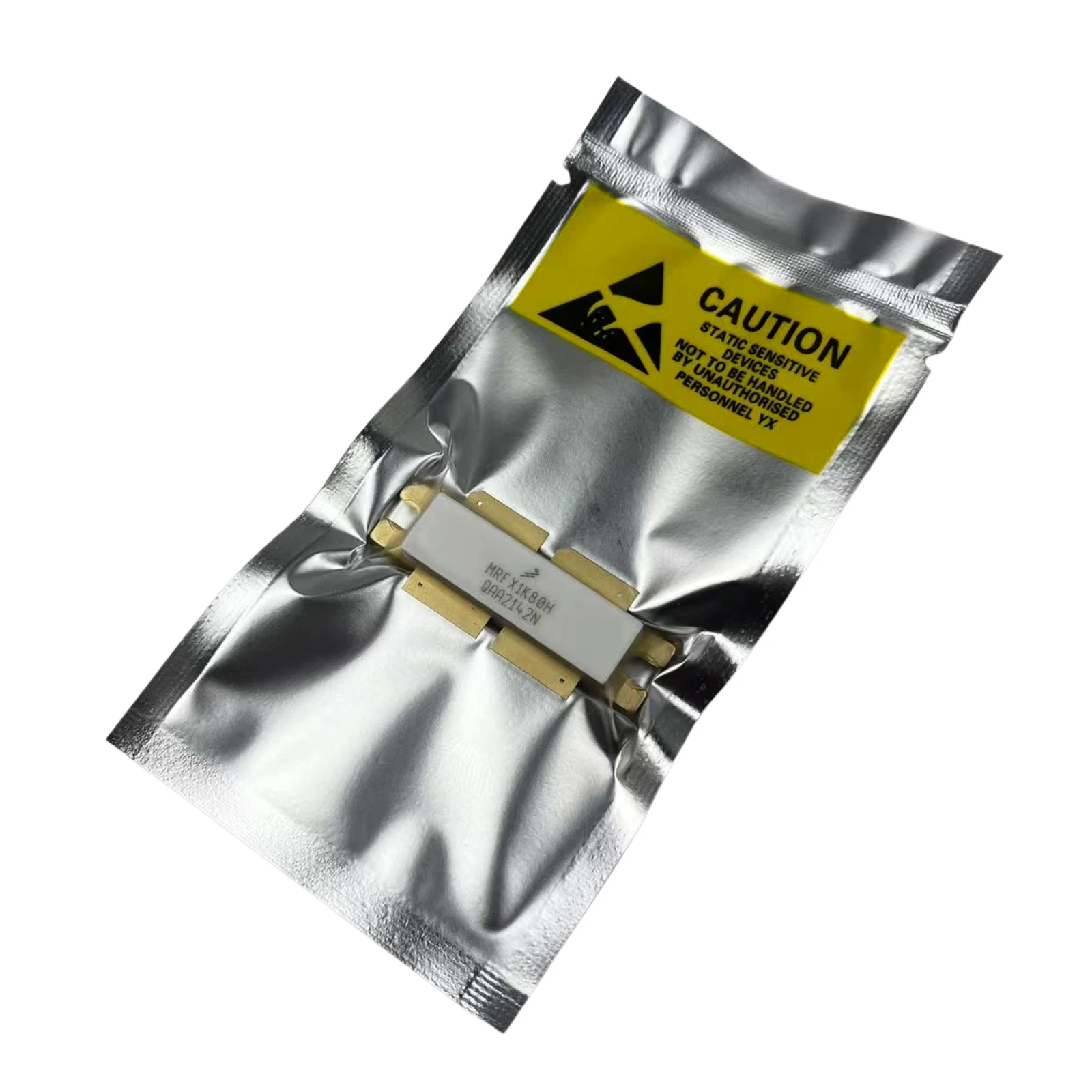

После того, как я определился с выбором платы, я начал искать транзисторы. Цена транзистора на легитимных американских сайтах, таких как Mouser и DigiKey, составляет около $300. Поскольку моё исследование показало, что вероятность сжечь мой первый транзистор довольно высока, я решил остановиться на китайском транзисторе с eBay. Я купил MRFX1K80H за $75.43.

Блок питания

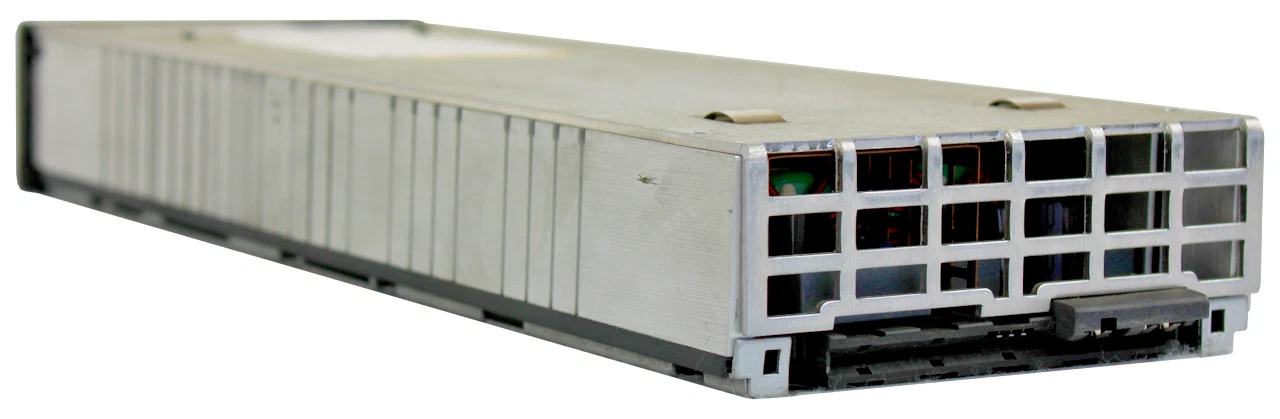

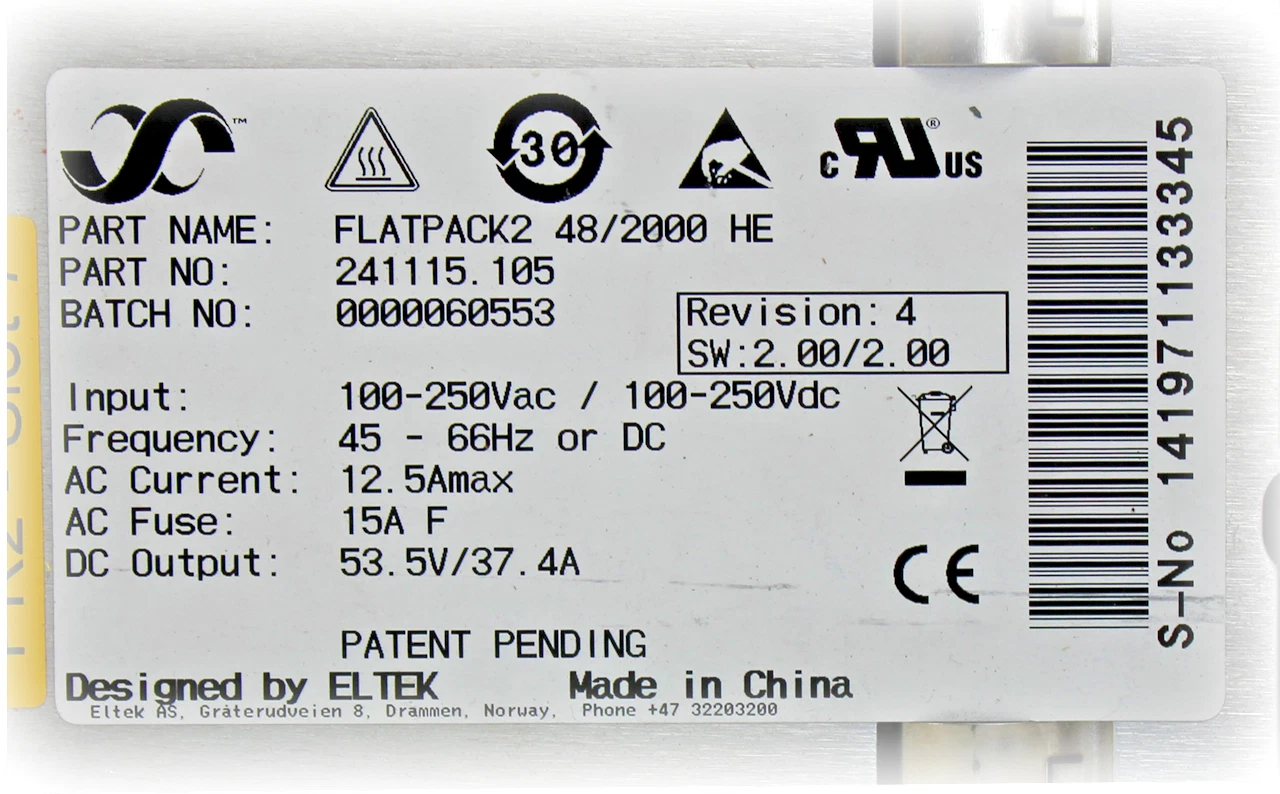

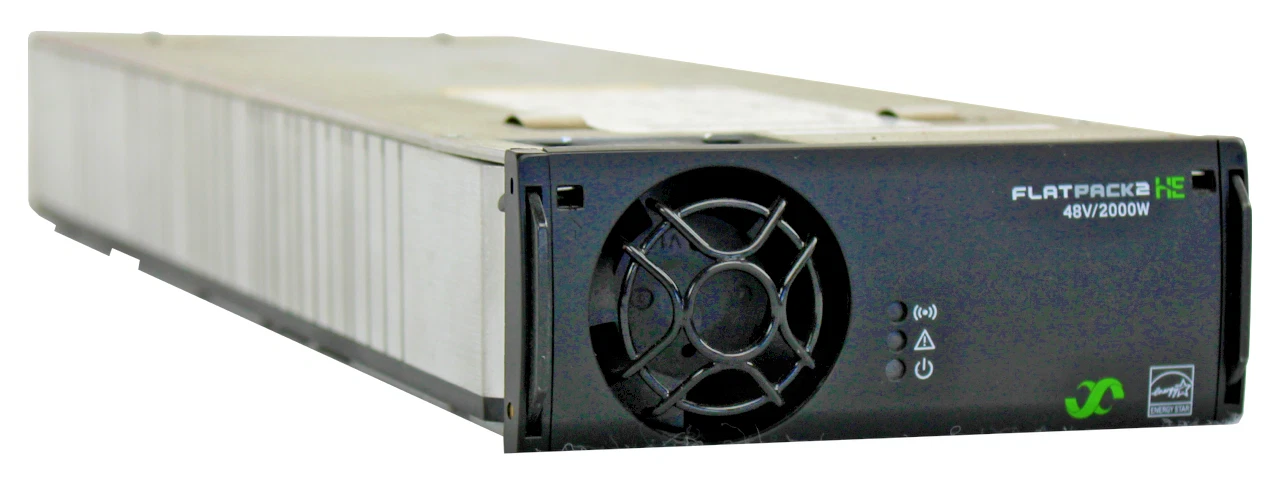

Это был простой выбор. Многие радиолюбители в Европе используют блоки питания Eltek Flatpack2. Они известны тем, что хорошо работают и не создают шума. Их также относительно просто программировать через CAN управление для конкретного напряжения. Я купил один на eBay. Я собрал все материалы, которые использовал, в посте о материалах и инструментах.

CAN связь
Для CAN связи я купил Arduino Nano и модуль шины CAN MCP2515.

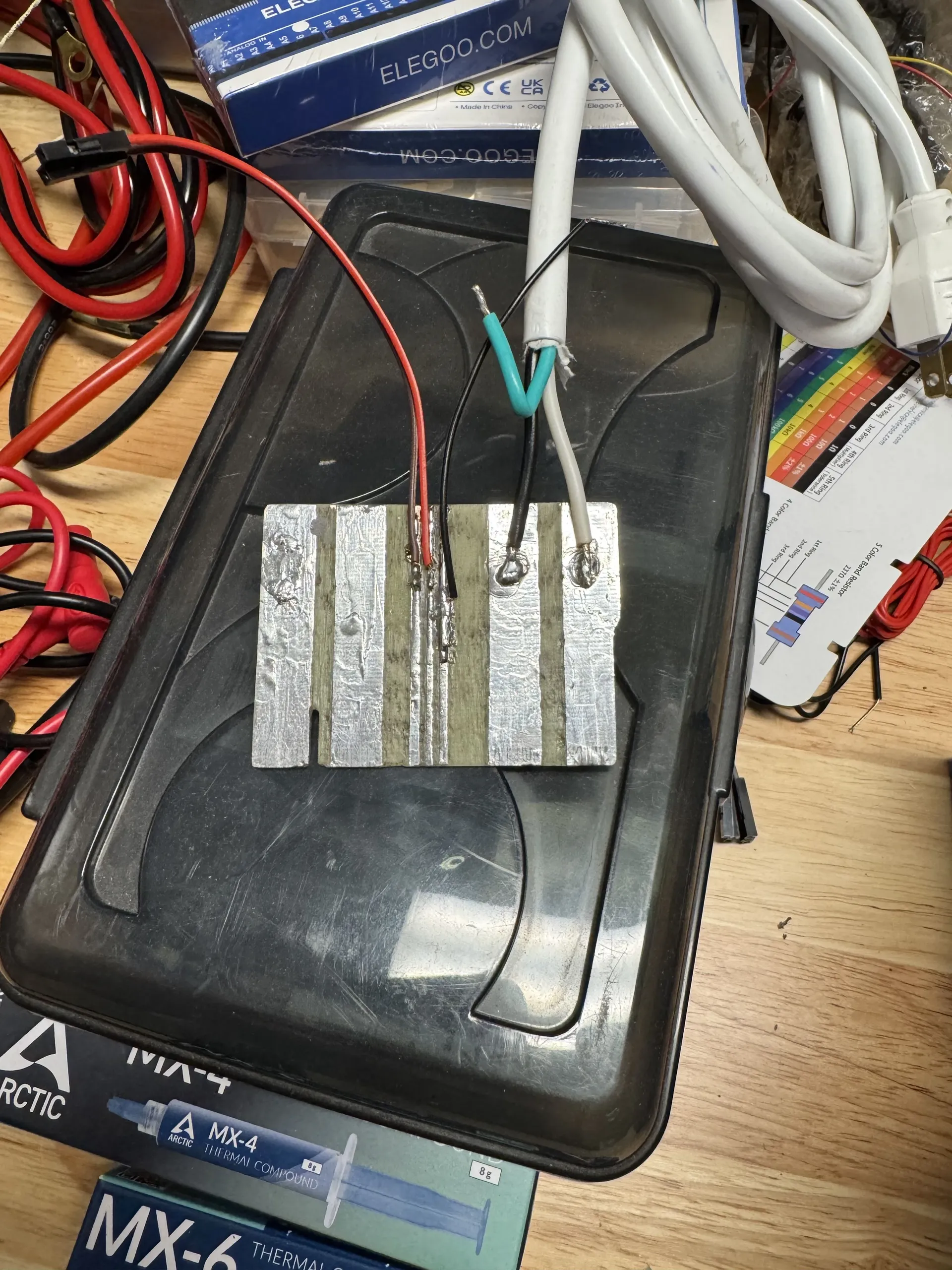

Но была проблема - мне нужна была какая-то плата, которую я могу подключить сзади блока питания. Сначала я сам заколхозил плату на коленке.

Вот код Arduino:
#include <SPI.h>
#include "mcp_can.h"
#include <mcp_can_dfs.h>
// https://www.thebackshed.com/forum/ViewTopic_mobile.php?TID=12035&P=4
// This is for logging into your flatpack. Must use your serial number.
// My power supply serial is 124371158440.
unsigned char login[8] = { 0x2, 0x43, 0x71, 0x15, 0x84, 0x40, 0x00, 0x00 };
const int SPI_CS_PIN = 10;
MCP_CAN CAN(SPI_CS_PIN); // Set CS pin
// 48V:
// unsigned char setdefaultvolt[5] = { 0x29, 0x15, 0x00, 0xC0, 0x12 };
// 50V:
unsigned char setdefaultvolt[5] = { 0x29, 0x15, 0x00, 0x88, 0x13 };
// 53V:
// unsigned char setdefaultvolt[5] = { 0x29, 0x15, 0x00, 0xB4, 0x14 };
void setup() {
Serial.begin(115200);
pinMode(3, INPUT);
pinMode(12, INPUT);
START_INIT:
if (CAN_OK == CAN.begin(MCP_ANY, CAN_125KBPS, MCP_8MHZ)) {
Serial.println("CAN BUS Shield init ok!");
} else {
Serial.println("CAN BUS Shield init fail");
Serial.println("Init CAN BUS Shield again");
delay(1000);
goto START_INIT;
}
CAN.setMode(0);
delay(200);
CAN.sendMsgBuf(0x05004804, 1, 8, login); // id = 1 so XX = 04
delay(200);
CAN.sendMsgBuf(0x05019C04, 1, 5, setdefaultvolt);
}
void loop() {}

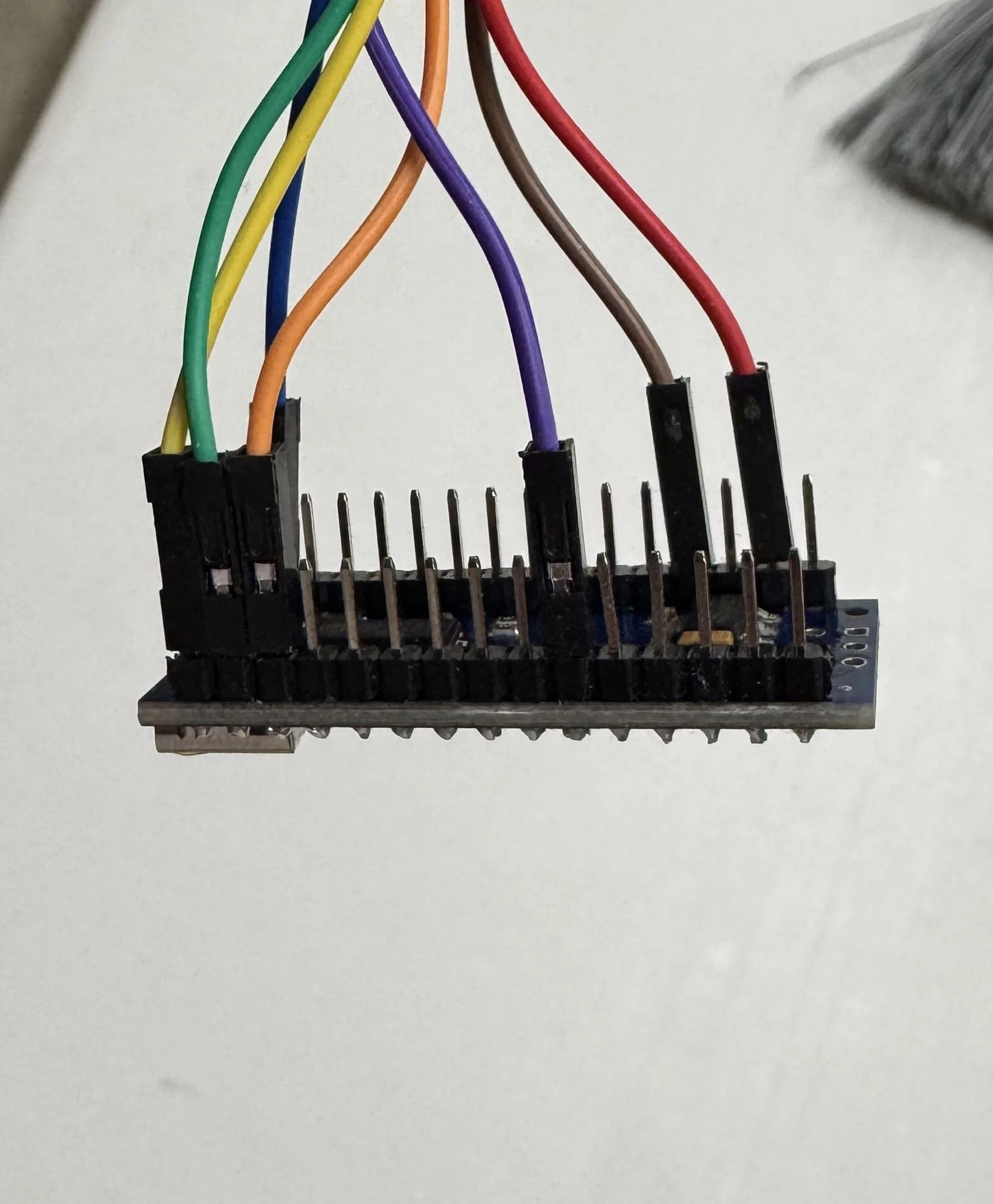

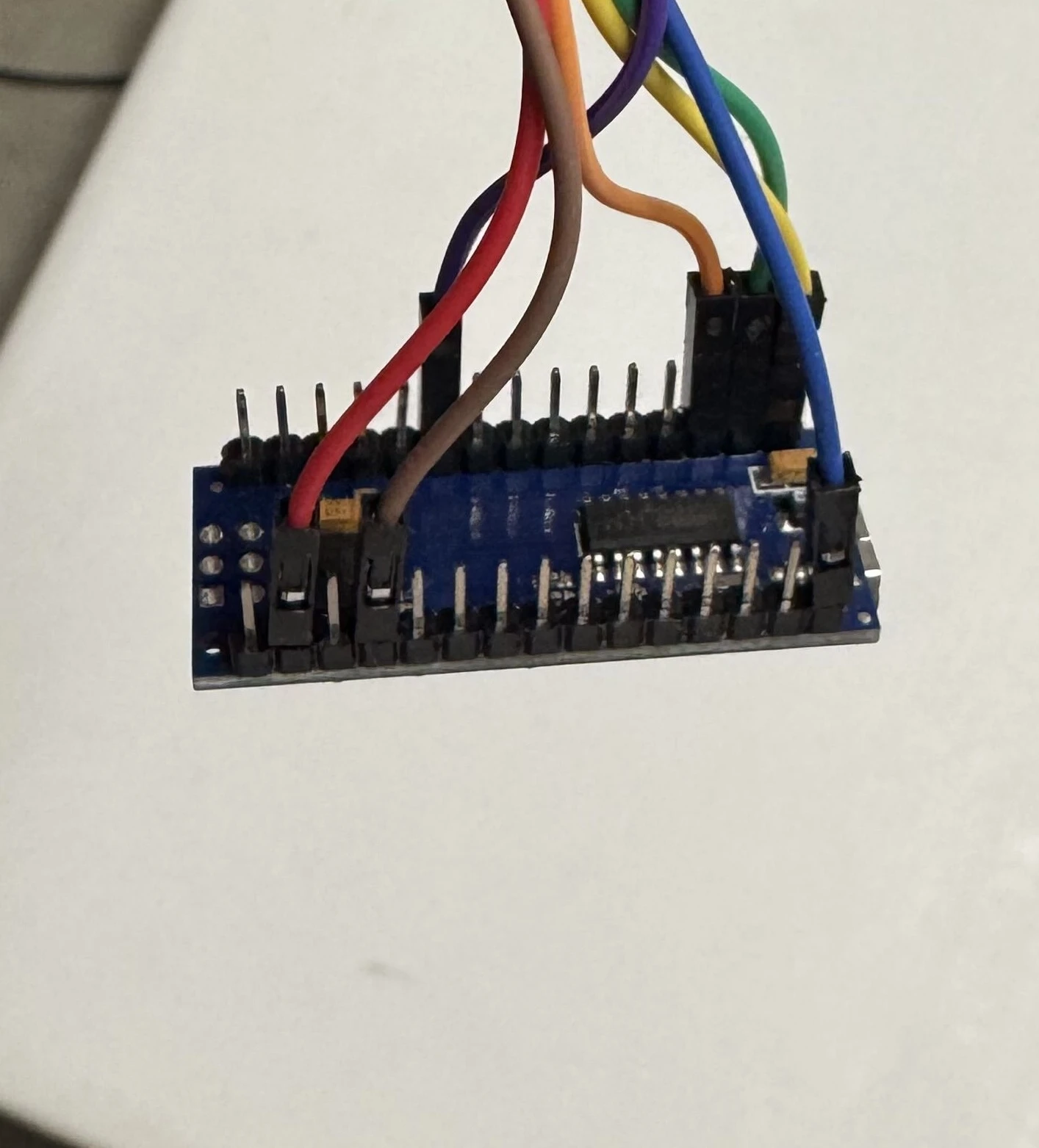

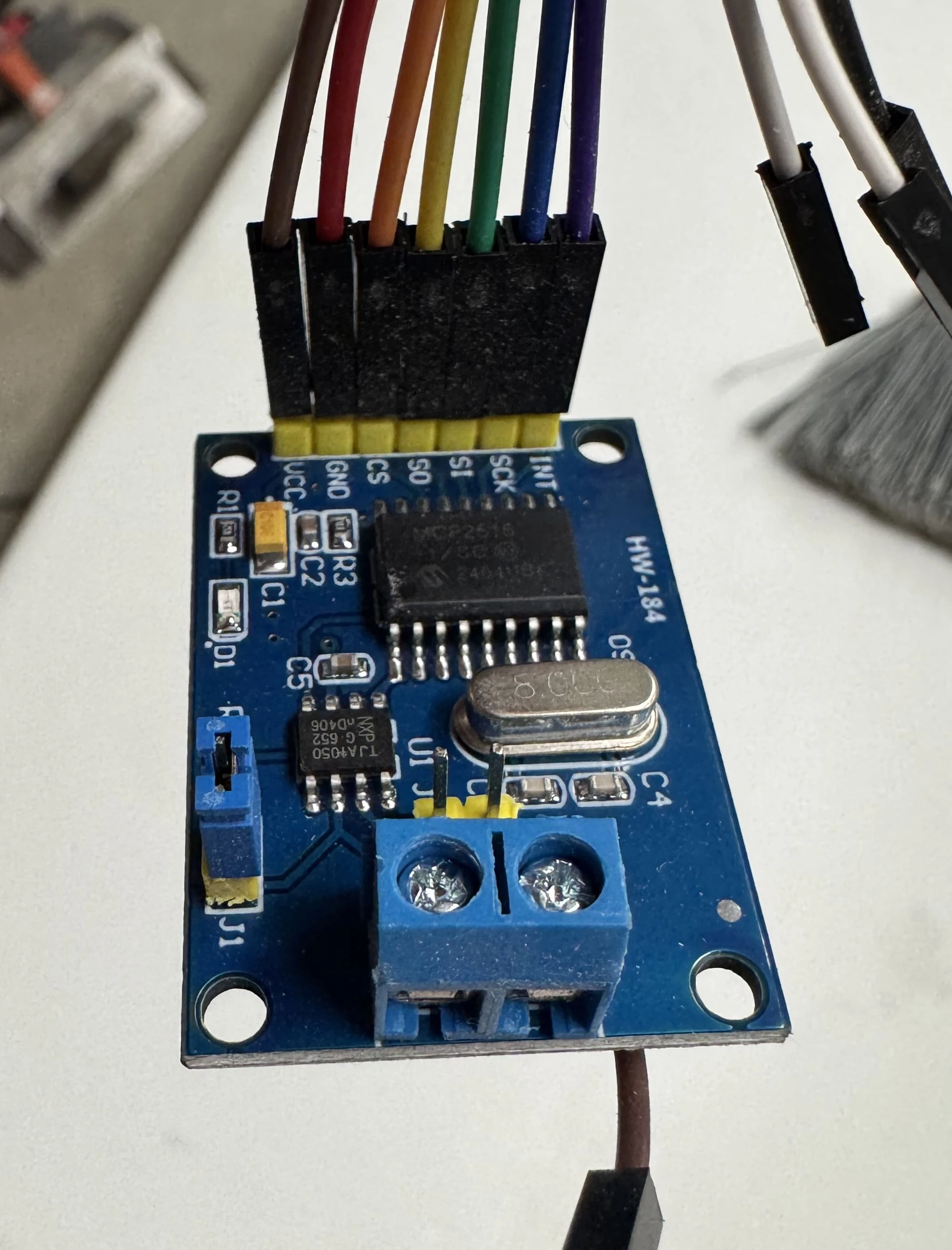

Я не очень знаю, как красиво нарисовать схемы для Arduino и модуля MCP2515, так что вот несколько фоток, которые, надеюсь, помогут кому-то разобраться.

Для меня очень важной частью было подключить землю шины CAN блока питания к GND Arduino. Это заставило всё работать и я смог запрограммировать напряжение в блок питания.
Плата блока питания

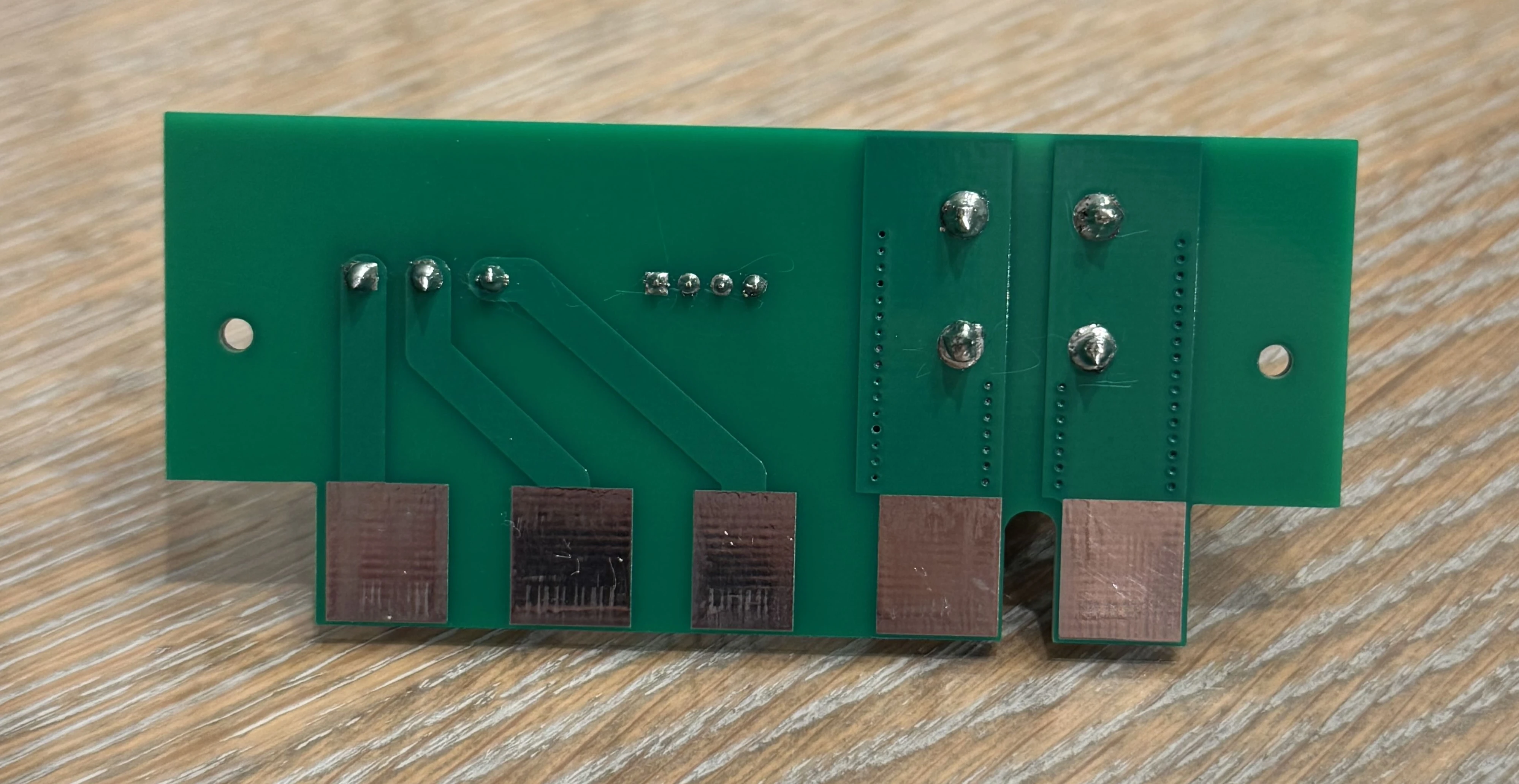

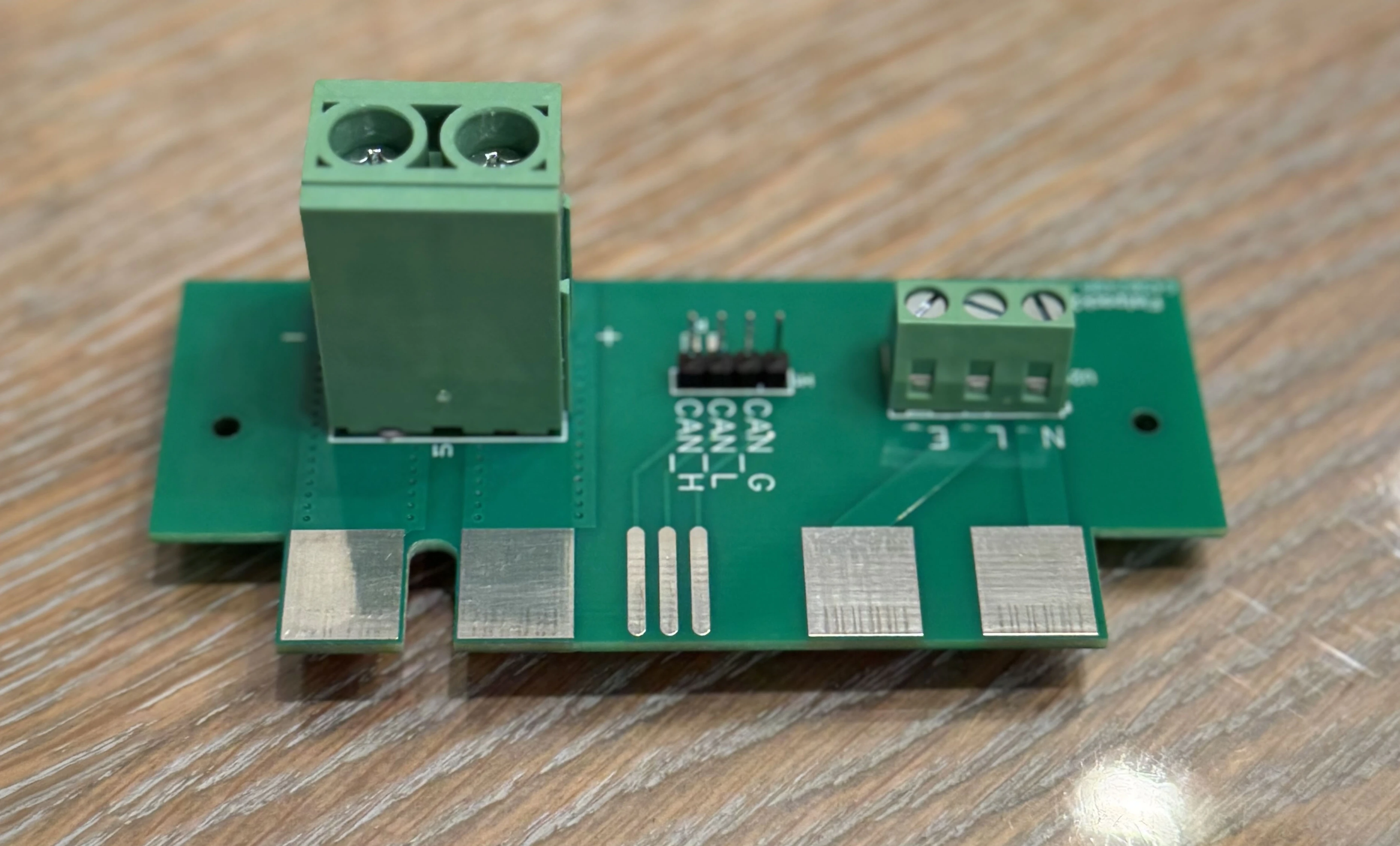

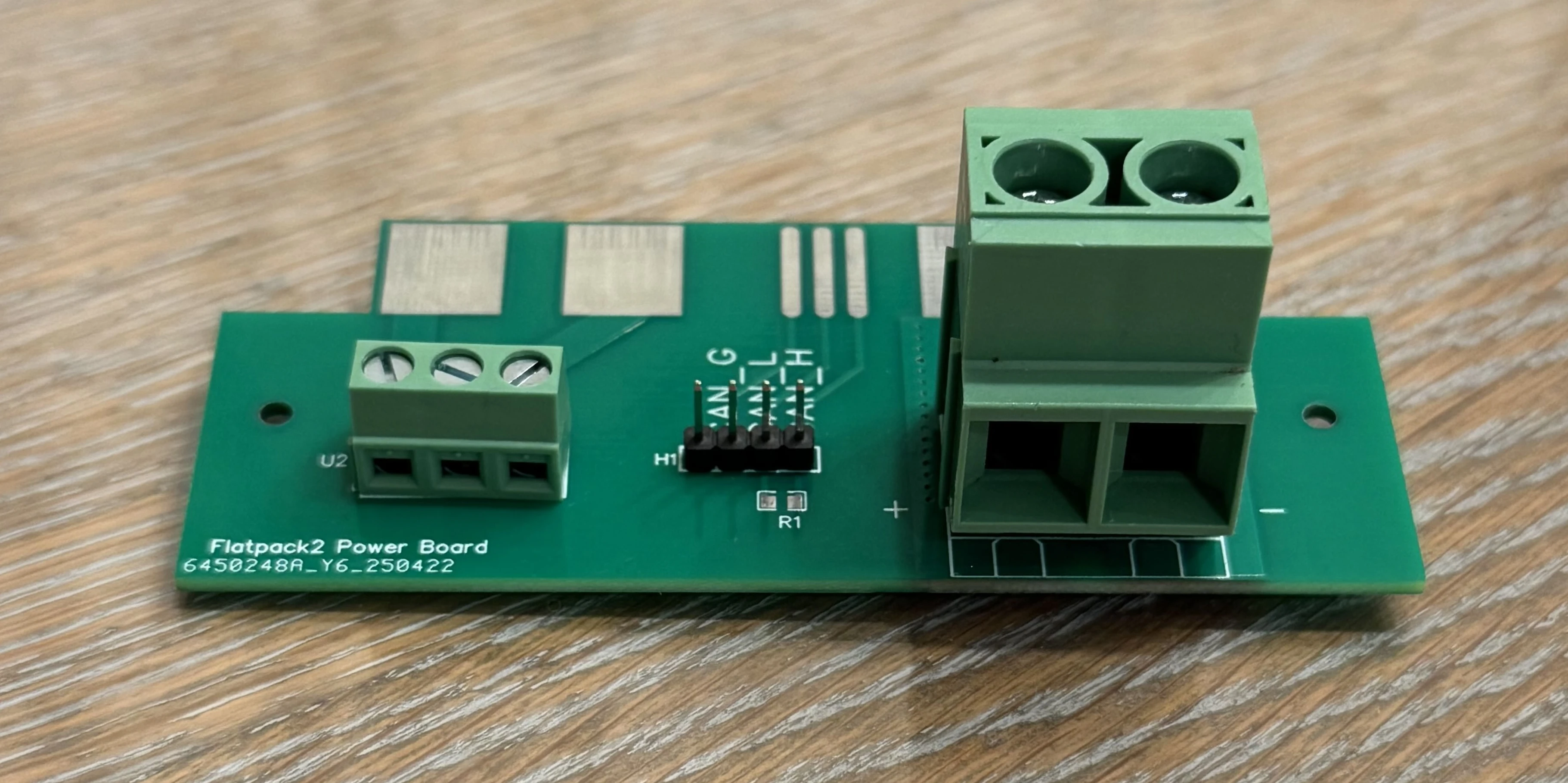

Я хотел, чтобы плата выглядела красиво. Поскольку эта плата была маленькой, я решил попробовать заказать плату в Китае. Я разработал её с помощью easyeda.com и заказал на jlcpcb. У них была какая-то акция, так что с доставкой это стоило мне $11.33. Когда плата изготавливается на jlcpcb, они по умолчанию отправляют вам 5 плат. Компоненты для платы были заказаны на lcsc.com и стоили $16.91. Это было довольно дорого, но было интересно пройти через процесс и получить свою первую печатную плату. После пайки компонентов плата выглядит так:

Вы можете скачать файлы Gerber для платы здесь: Gerber_Flatpack2-Power-Board.zip
Радиатор

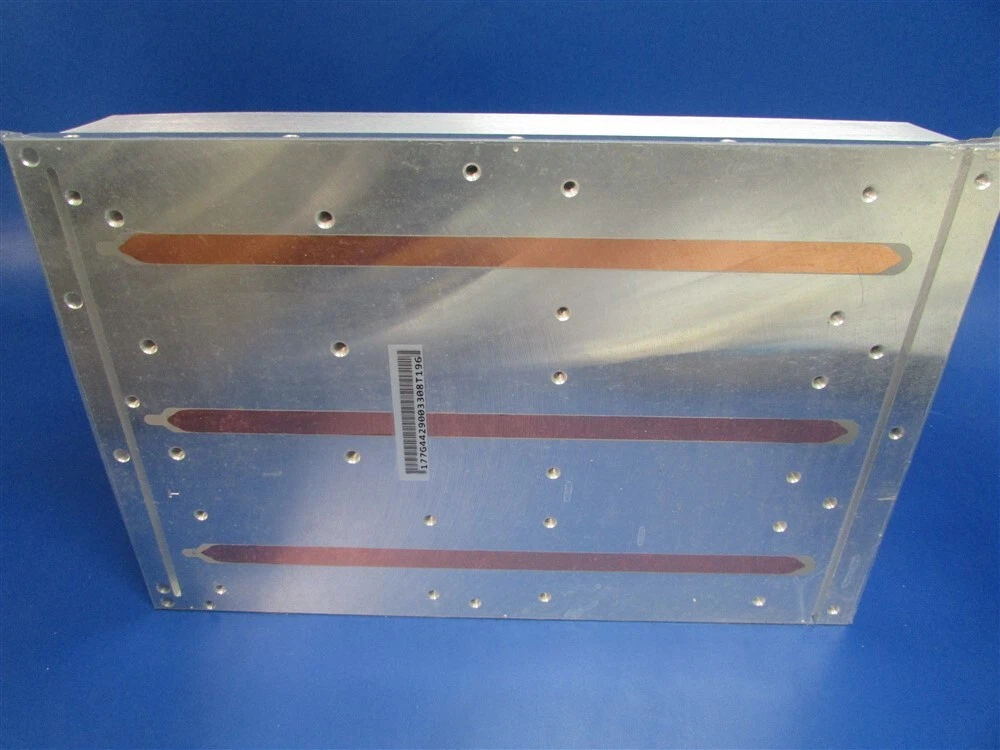

ChatGPT был очень полезен для расчёта размера радиатора, которого будет достаточно. Мне потребовалось время, чтобы найти что-то. Они довольно дорогие. Я проверил eBay, AliExpress, Facebook Marketplace. И после долгих поисков я в итоге купил алюминиевый радиатор размером 14" x 9" x 3" за $80.81. Я думаю, это очень хорошая цена для радиатора весом 8 кг.

Медный теплораспределитель

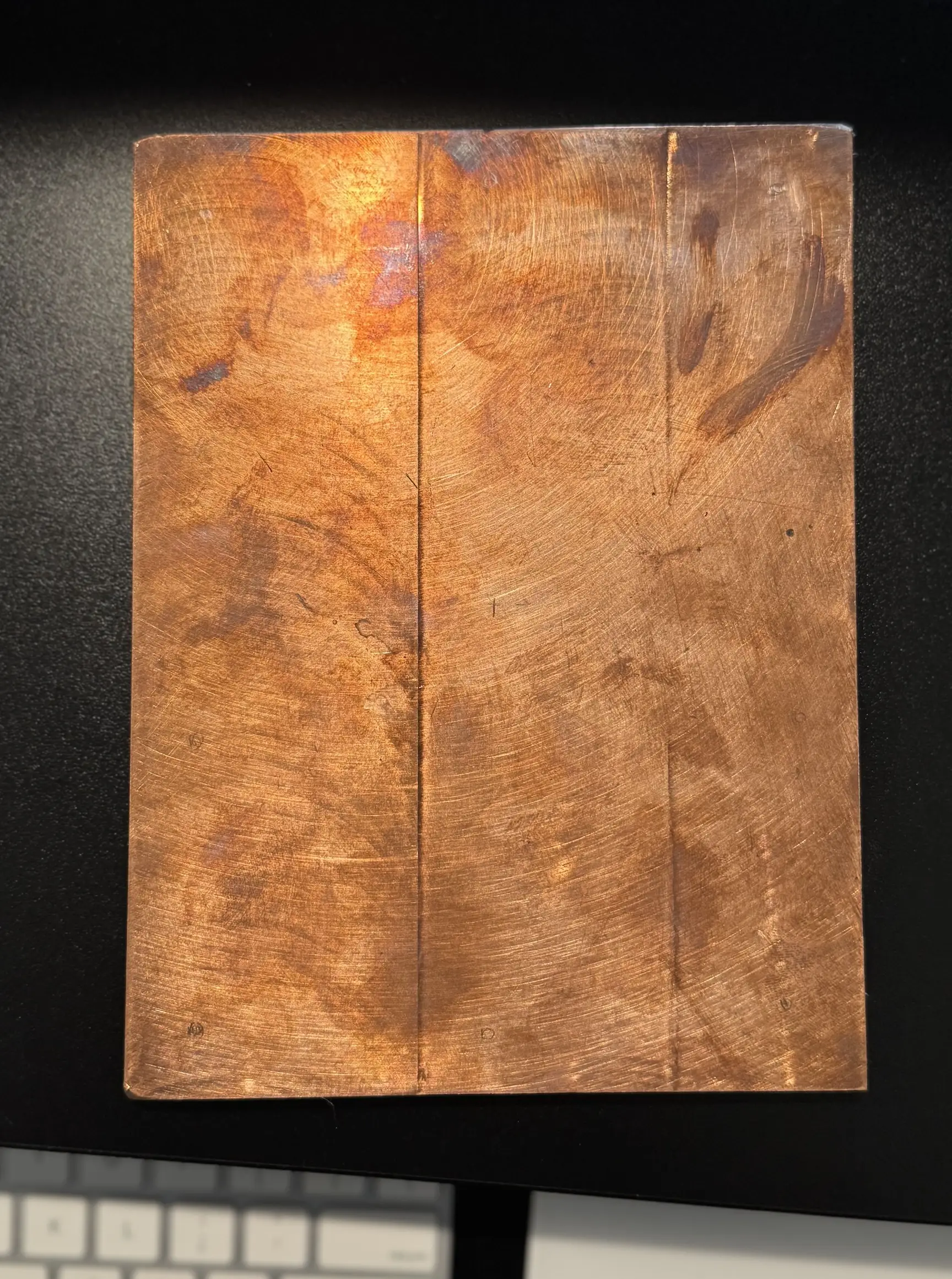

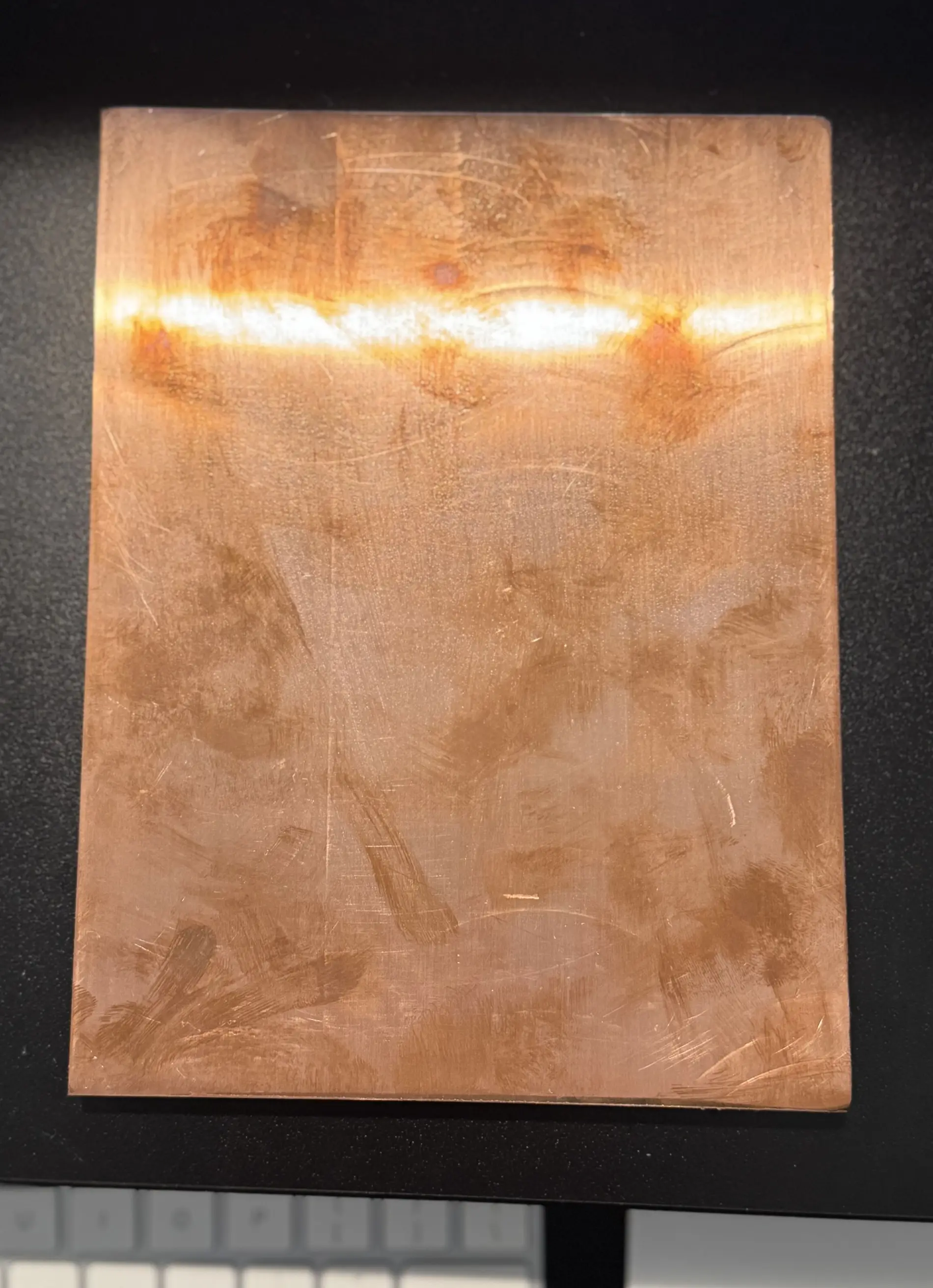

Медь - дорогой металл. Когда я начал искать пластину для платы усилителя, которая будет работать как теплораспределитель, цены были около $100. Я просматривал eBay, AliExpress, Facebook Marketplace и в итоге нашёл на eBay пластину хорошего размера всего за $40.25. Размеры были 12 мм × 203 мм × 152 мм, поверхность немного грубая. Но цена была нормальная, так что я взял. Планировал отполировать влажной наждачкой на какой-то плоской поверхности.
Сначала хотел полировать на плитке из Home Depot. Пошёл, проверил плитки в Home Depot и Floor and Decor, но идеально плоской не нашёл. Потом подумал про стекло - положить на него наждачку и отшлифовать медь. Пока искал стекло, поговорил с родственником, и он отнёс медь в мастерскую, где её отфрезеровали. Теперь низ пластины ровный и гладкий. Сверху осталась выемка от фрезеровки - придётся поставить транзистор так, чтобы он не попадал на эту выемку.

Корпус
Изначально я купил "Rosewill RSV-R4100U 4U 3 Fans Rackmount Server Case" на eBay. Но он слишком хлипкий. Радиатор весит 8 кг, этот корпус никак не сможет его удержать. Я отказался от этой идеи и начал искать дальше.
На Amazon я нашёл стальные электротехнические коробки, например эту. Но они очень тяжёлые - 11–14 кг.
Это привело меня к поиску алюминиевых уголков и тому, как люди в Европе используют их для сборки корпусов. Это казалось дорогой идеей, потому что я изначально проверил цены на алюминиевый уголок 1 дюйм в Home Depot. Но потом я проверил Facebook Marketplace и в итоге купил 21 фут алюминиевого уголка 1.5 на 1.5 дюйма толщиной 1/8 дюйма. Этого было достаточно, чтобы собрать корпус нужного мне размера.
Говоря о размере. Поскольку мой радиатор огромный, и я планировал использовать вентиляторы 140 мм, я получил размер примерно 406 мм × 482 мм × 177 мм. Я понимаю, что есть способ сделать всё компактно и сделать меньше, но я подумал, что для такого проекта меня устраивает, если получится несколько большим. У меня достаточно места на столе или под столом в шэке - так что это должно быть нормально.
Чтобы резать уголки, я купил полотно для торцовочной пилы. Вы можете проверить детали в посте о материалах и инструментах.

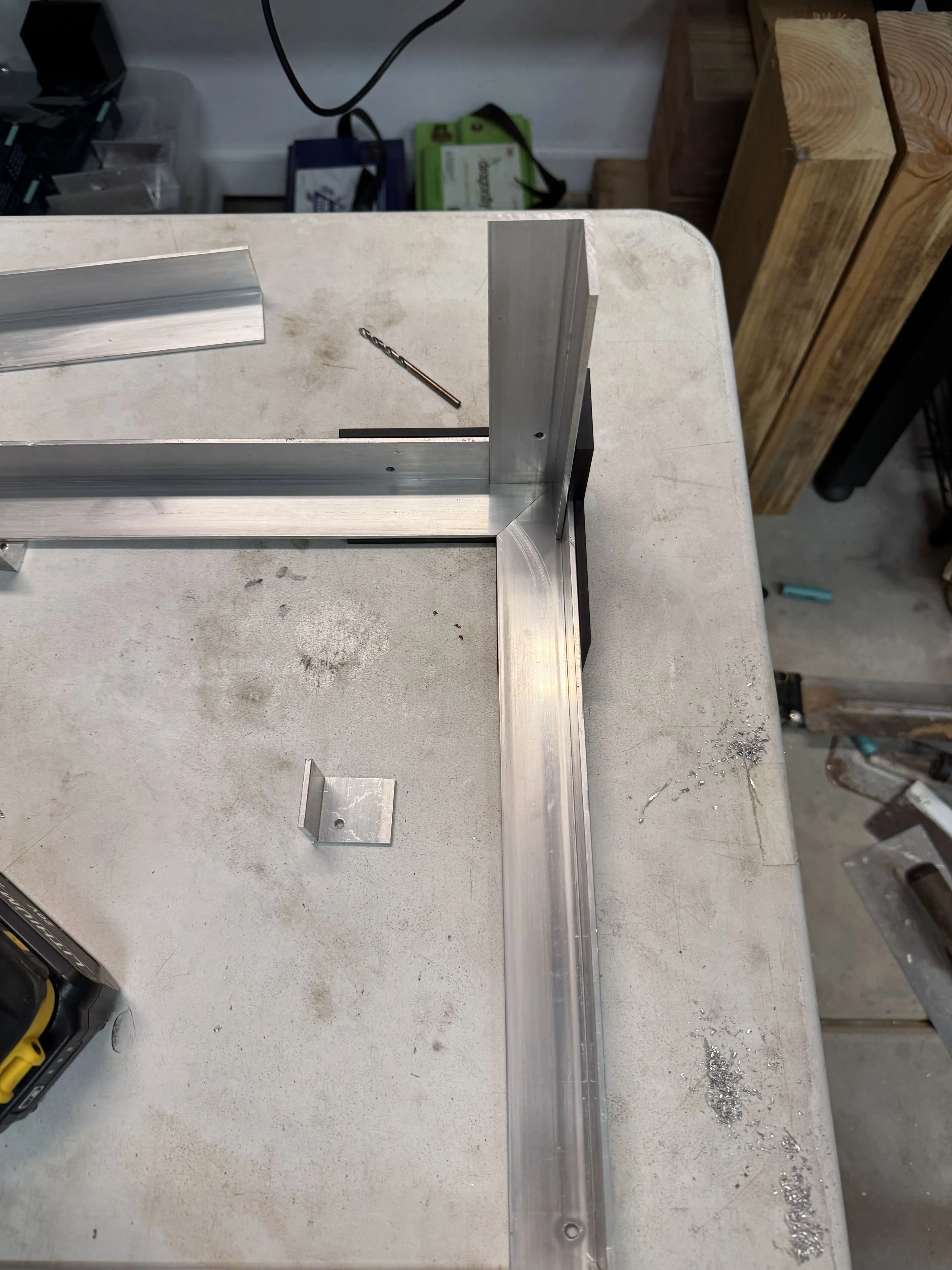

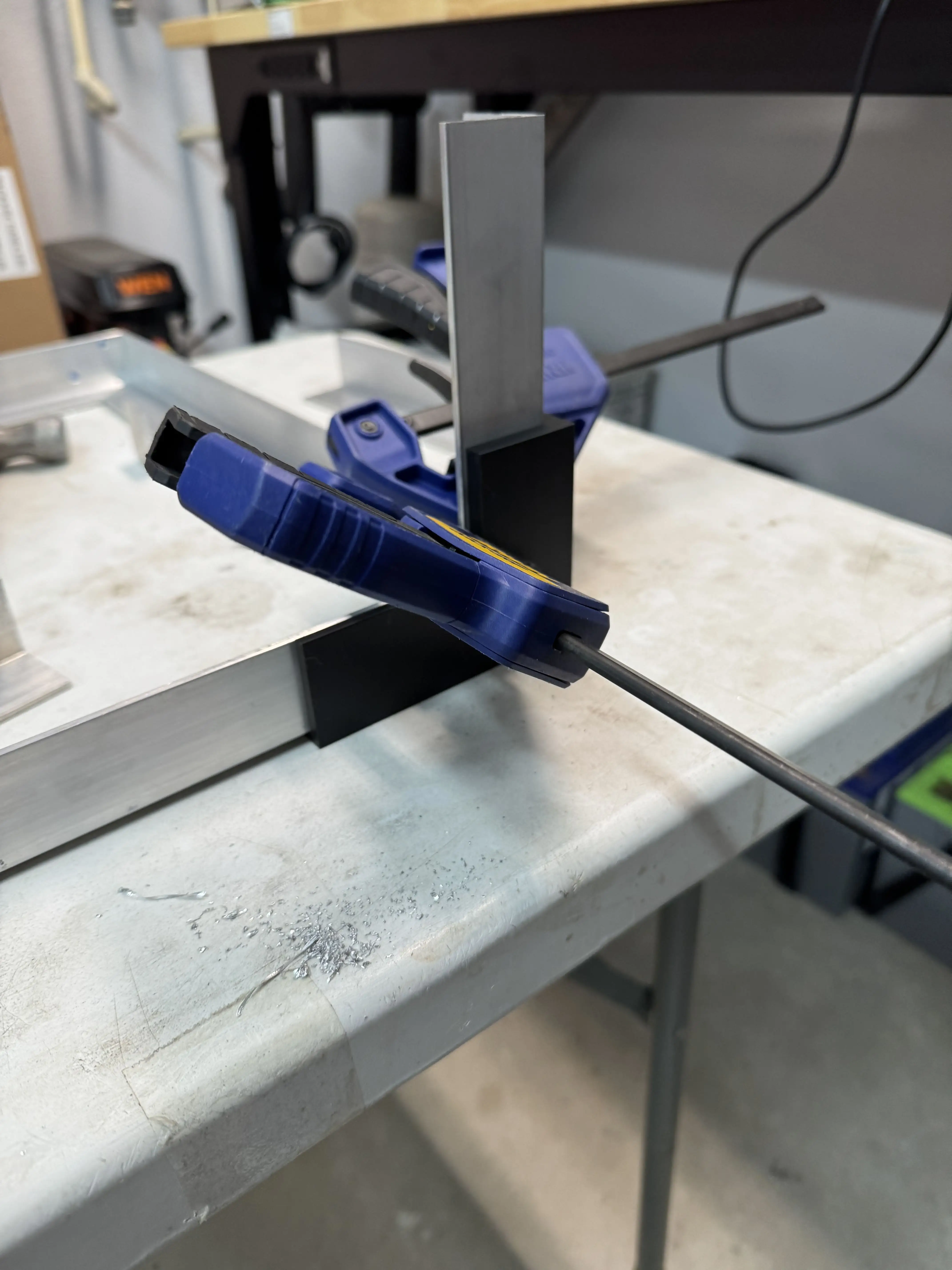

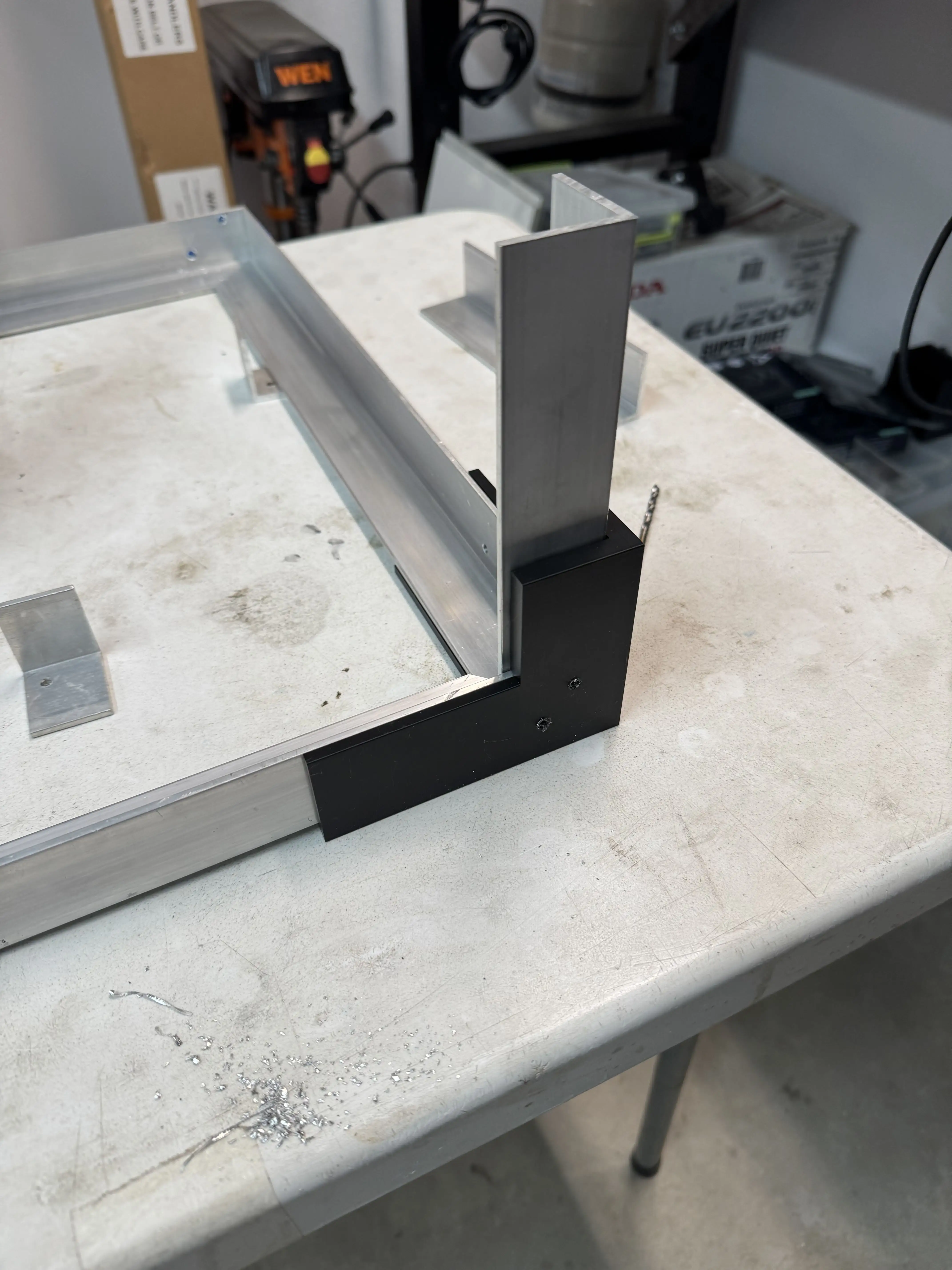

После того, как он был разрезан, чтобы собрать его, я напечатал на 3D принтере направляющую, которая помогла мне сделать его квадратным и просверлить отверстия в одном и том же месте для всех углов. Вот несколько ссылок на 3D файлы:
Aluminum Angle Corner Union Guide OnShape Link
Aluminum Angle Corner Union Guide STL Download
Вот несколько фотографий.

Для стенок корпуса я искал алюминиевый лист толщиной 1/8 дюйма, например этот. Но когда я забирал алюминиевый уголок, парень продал мне большой лист 3 фута на 4 фута за $30.00.
Для винтов я выбрал размер M4. Я купил эти, эти и эти. Обновление: позже я также купил звёздочные шайбы.
Последнее, что я сделал для корпуса пока что, это напечатал резиновые ножки.
Rubber Feet OnShape Link
Rubber Feet STL Download Link
Вентиляторы
Для вентиляторов я решил, что лучший способ - это обдувать воздух вдоль рёбер радиатора. У меня была идея поставить больше больших вентиляторов, но заставить их работать медленнее и, следовательно, тише. Из того, что я выяснил, вот были мои варианты:
- Noctua NF-F12 iPPC 3000 PWM - лучший вариант.
- Noctua NF-F12 PWM - хороший вариант.
- Noctua NF-P12 redux-1700 PWM - нормальный вариант.
- ARCTIC P14 Pro - нормальный вариант, и он также дешёвый. Это то, что я выбрал.
